Beschreibung

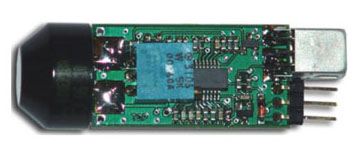

Beim Ultraschallmodul USM-18A handelt es sich um ein hochintegriertes Ultraschall-Modul, das auf engstem Raum sowohl die komplette Ansteuerung eines Ultraschall-Sensors als auch die komplette Signalaufbereitung und -Verstärkung in sich vereint. Die Besonderheit: als Sensor dient ein wasserdichtes Ultrschallelement, um die Messung auch in ungünstiger Umgebung durchzuführen.
Anwendungsgebiete
Objektmessung - Abstandswarner - Park-Distance-Conrol - Füllstandserfassung - Personenerfassung

Funktion

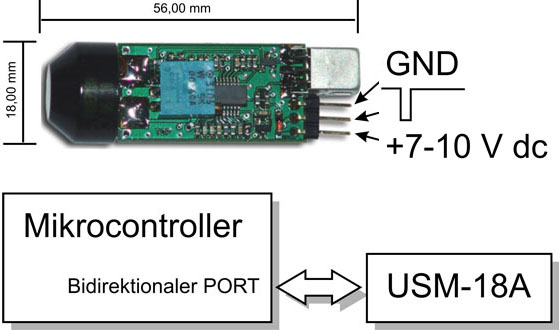

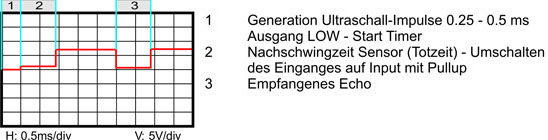

Das Modul wird mit einem freien Portpin eines Mikrocontrollers verbunden. Die Generation des Ultraschall-Pulses erfolgt mit fallender Flanke am Prozessorpin. Das Modul erzeugt für die Zeitdauer der LOW-Phase die 40 KHz Sende-Impulse. Im Anschluss daran muss der Port auf Eingang geschaltet werden (Pull-UP), das Modul antwortet bei empfangenem ECHO wieder mit einem LOW-Puls.

Technische Daten:
Betriebsspannung: DC7 - 10V
Stromaufnahme:<20 mA ÅóDC10V
Eingangssignal:Open collector pull low
Ausgang:0..05*Vcc to 0.9*Vcc
Messdistanz: 15 – 300 cm
Frequenz: 40 KHz
